Spécification de l’électrode E7018 et sa signification

Signification de la baguette de soudage E7018

Classification des électrodes de soudage SMAW / Stick

E7018 est l’une des électrodes à faible teneur en hydrogène de soudage SMAW/bâton le plus fréquemment utilisées pour le soudage de l’acier doux et de l’acier au carbone. Le revêtement des électrodes est composé de revêtements inorganiques contenant un minimum d’humidité, fournissant ainsi un dépôt de soudure avec le moins d’hydrogène dans la soudure, donnant ainsi le nom à ces électrodes comme électrodes à faible teneur en hydrogène. Les revêtements d’électrodes à faible teneur en hydrogène peuvent être conçus pour résister à l’absorption d’humidité pendant un temps considérable dans un environnement humide. Ainsi, même s’ils sont conservés dans un endroit humide, ils auront besoin d’un temps considérable pour absorber l’humidité. Les électrodes E7018 contiennent également un pourcentage relativement élevé de poudre de fer ajoutée dans le revêtement, ce qui donne une productivité plus élevée car vous obtiendrez plus de dépôt de soudure par rapport à l’électrode E7015 de même diamètre.

Remarque ( ne l’essayez pas sur le travail réel ): Pour comprendre la résistance à l’absorption d’humidité, plongez une électrode E7018 dans l’eau pendant quelques minutes et soudez. Vous ne verrez aucune porosité dans la soudure. Maintenant, essayez une expérience similaire avec les types E7010 ou E6013 et vous observerez une porosité de soudure significative.

En raison du revêtement épais et de la coupe profonde produite à l’extrémité d’arc de l’électrode, les électrodes à poudre de fer peuvent être utilisées très efficacement avec une technique de « traînement ». Cette technique consiste à maintenir en permanence le revêtement de l’électrode en contact avec la pièce, ce qui permet une manipulation aisée. Cependant, une technique utilisant une courte longueur d’arc est préférable si les électrodes 3/32 in ou 1/8 in [2,5 mm ou 3,2 mm] doivent être utilisées dans des positions de soudage d’angle autres que plates ou horizontales ou pour effectuer des soudures sur rainures.

Electrode E7018 Spécification et classification

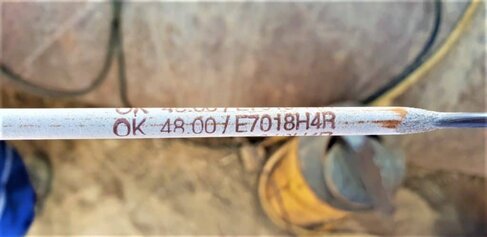

Les électrodes E7018 sont classées conformément à la section IIC de l’ASME, 5.1 Spécifications pour les électrodes en acier au carbone pour le soudage à l’arc sur métal blindé. Semblable à d’autres électrodes de soudage, chaque chiffre de l’électrode E7018-H4 a sa propre signification. Ces chiffres donnent des informations très précieuses sur cette électrode comme indiqué ci-dessous :

  1. E signifie électrodes pour soudage SMAW ou à la baguette.
  2. Les deux chiffres suivants, c’est-à-dire 70, indiquent que la résistance à la traction du dépôt de soudure est de 70 KSI ou 70000 psi.
  3. Le chiffre suivant 1 indique qu’il s’agit de toute l’électrode de position.
  4. Le dernier chiffre 8 indique qu’il s’agit d’une électrode enrobée basique avec un taux de dépôt amélioré (en raison de la poudre de fer ajoutée dans le revêtement) et du type à faible teneur en hydrogène.
Classification des électrodes de soudage SMAW / Stick
Classification des électrodes de soudage SMAW / Stick

Électrode E7018  Désignateurs supplémentaires en option

Maintenant, il existe une désignation supplémentaire supplémentaire pour E7018. Lorsqu’il s’agit de E7018 -1, donc ici par 1, cela signifie qu’il convient au soudage d’applications à basse température car le dépôt de soudure a une résistance à l’entaille ou des propriétés d’impact améliorées.

Parfois, un suffixe de désignateurs supplémentaires facultatifs H4 ou H8 est utilisé pour indiquer une éventuelle teneur en hydrogène dans la soudure :

· H4 ​​= Moins de 4 ml/100 grammes.

· H8 = Moins de 8 ml/100 grammes

H16 = = Moins de 16 ml/100 grammes.

Parfois, un suffixe R est utilisé, ce qui signifie que l’électrode répond aux exigences du test d’humidité absorbée.

L’hydrogène disponible dans le revêtement d’électrode ou dans l’atmosphère, trouve son chemin dans le métal fondu à partir de l’humidité dans le consommable de soudage, la cuisson de l’électrode E7018 est donc très importante. (Surtout si les électrodes ont été laissées dans l’atmosphère, elles absorberont l’humidité). Les électrodes doivent être maintenues suffisamment chaudes dans le four portatif pour éliminer tout risque d’humidité supplémentaire dans l’électrode.

L’hydrogène diffusible dans le métal fondu, s’il est présent en quantité suffisante, provoquera une fissuration à l’hydrogène ou à froid car les atomes d’hydrogène seront piégés tandis que la soudure se refroidira rapidement en raison du refroidissement rapide provoqué par le soudage.

Exigences Charpy V-Notch Impact (ténacité) pour l’électrode de type E7018

E7018 exige que l’électrode de soudage Stick ait des valeurs de ténacité minimales en V de 20 ft·lbf à –20°F [27 J à –30°C].

Les électrodes avec les désignations supplémentaires facultatives E7018-1 doivent répondre aux exigences d’impact de température inférieure de 20 ft·lbf à –50 °F [27 J à –45 °C].

Recommandation générale pour éviter le craquage de l’hydrogène

Une fois qu’un acier a été sélectionné et acheté pour le soudage, les options disponibles pour contrer le

possibilité de craquage à l’hydrogène comprennent :

  • Minimiser la retenue des joints de soudure.
  • Eviter les encoches dans la zone de soudure.
  • Utilisez un procédé à faible teneur en hydrogène.
  • Utilisez des consommables à faible teneur en hydrogène et assurez-vous de leur stockage approprié.
  • Utilisez une énergie d’arc élevée pour réduire la vitesse de refroidissement (mais cela peut réduire d’autres propriétés telles que la résistance et la ténacité).
  • Utilisez le préchauffage (et le post-chauffage) ; sa fonction principale est de ralentir la vitesse de refroidissement en dessous de 100°C et de donner plus de temps à l’hydrogène pour se diffuser.
  •  Il est recommandé de fournir un post-chauffage pendant 15 à 30 minutes pour permettre la diffusion de l’hydrogène après la finition du soudage à 300 à 350 °C.
  • Cibler pour éviter la microstructure dure – si les vitesses de refroidissement de la soudure sont élevées, des phases nuisibles telles que la martensite et la bainite peuvent se former dans la soudure et la ZAT qui sont sujettes à la fissuration par l’hydrogène.
  • Minimiser la retenue pour permettre l’adaptation des contraintes résiduelles.

E7018 Electrode de soudage Polarité

Les électrodes E7018 peuvent être utilisées avec une polarité AC et DCEP. Le revêtement à base de potassium permet de bonnes caractéristiques d’arc en utilisant le courant alternatif ainsi que le courant DCEP avec les électrodes E7018.

Électrode E7018 vs E7024

Les électrodes E 7024 ne conviennent pas à toutes les positions, comme l’indique le chiffre 2, mais uniquement aux positions horizontales et plates/planes tandis que E7018 est l’électrode toutes positions. E7018 est un revêtement à faible teneur en hydrogène potassium tandis que E7024 est un revêtement en oxyde de titane rutile. Cliquez ici pour en savoir plus sur l’électrode E7024.

Les nombres ASME, F sont complètement différents pour les deux électrodes. E-7024 (Flux de revêtement en poudre de fer rutile) ayant F n° 1, n’est pas dans la même classe que E-7018, , Flux en poudre à faible teneur en hydrogène-potassium-fer qui a F n°. 4.

Les similitudes de E7018 et E7024 sont :

  1. Les deux ont un revêtement en poudre de fer.
  2. Les deux ont une résistance à la traction minimale de 70 ksi

Utilisations de la baguette de soudage E7018

Les électrodes E7018 sont en acier C-Mn de base utilisé à des fins de résistance modérée. Ces électrodes peuvent être utilisées pour assembler tous les aciers doux, aciers à faible teneur en carbone et aciers à teneur moyenne en carbone sans aucun problème de soudabilité.

Sélection du courant pour l’électrode E7018

Le réglage correct de l’ampérage (courant) de soudage dépend principalement du diamètre de l’électrode utilisée. Par exemple, une tige 7018 de 1/8 pouce fonctionne bien de 90 à 150 ampères, tandis qu’une tige 7018 de 3/16 pouce soude à des courants allant jusqu’à 300 ampères.

Les tableaux ci-dessous donnent l’ampérage de soudage recommandé pour les diamètres d’électrode E7018 3/32, 1/8, 5/32, 3/16, 7/32 et 1/4 pouce.
