Soldadura de hierros fundidos Ni-Resist

¿Qué son los hierros fundidos Ni-Resist?

Los hierros fundidos Ni-Resist son una familia de aleaciones con suficiente níquel para producir una estructura austenítica que tiene propiedades únicas y superiores. La familia se divide en dos grupos.

  1. Aleaciones de grafito estándar o en escamas y el
  2. Aleaciones de grafito dúctil o esferoidal.

Características de las aleaciones de hierro fundido austenítico ni-resistentes

  1. Resistencia a la corrosión: Los Ni-Resists están especificados para manejar soluciones salinas, agua de mar, ácidos suaves, álcalis y líquidos de yacimientos petrolíferos, tanto dulces como ácidos. Su resistencia a la corrosión es muy superior a la de los hierros fundidos normales y de baja aleación.
  2. Resistencia al desgaste: ofrecen una excelente resistencia al desgaste y al desgaste.
  3. Resistencia a la erosión
  4. Dureza y estabilidad a bajas temperaturas : las aleaciones Ni-Resist son muy superiores al hierro fundido gris, particularmente a bajas temperaturas.
  5. Muy buena moldeabilidad y maquinabilidad en comparación con el hierro fundido.
  6. Resistencia al calor y a la oxidación
  7. No magnético

Especificaciones del material para hierros fundidos Ni-Resist

A continuación, las tablas muestran las especificaciones y grados de materiales ASTM, ISO, DIN y BS para grados de hierro fundido con resistencia al Ni.

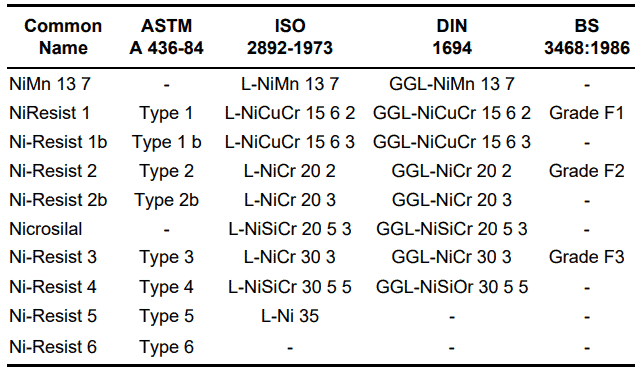

Especificaciones del material para aleaciones de grafito en escamas ni-resistentes
Especificaciones del material para aleaciones resistentes al Ni de grafito esferoidal

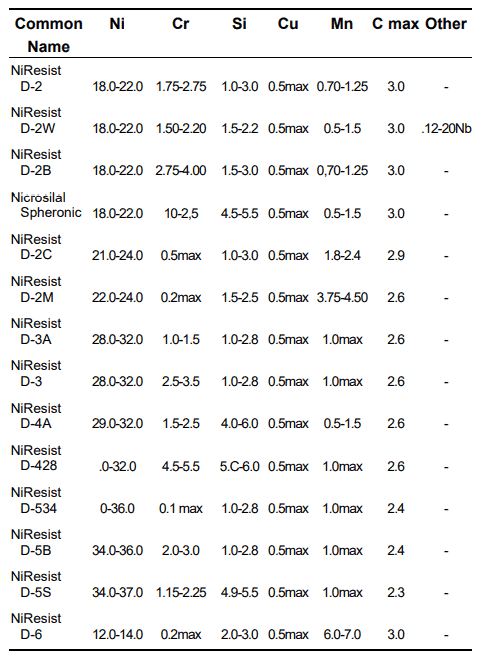

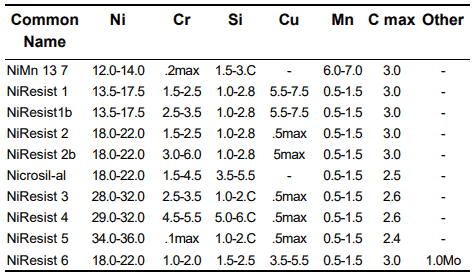

Propiedades químicas del hierro fundido resistente al Ni

Las propiedades químicas de los hierros fundidos Ni-Resist se muestran en la siguiente tabla:

Soldadura de hierro fundido Ni-resist

La soldadura de Ni Resist 1, 2, 3, 4, 5 y 6, así como otras fundiciones de hierro fundido de la serie D de Ni-resist, se realizará utilizando un electrodo ENiFe-CI. ENiFe-CI se conoce comúnmente como electrodo de soldadura de tipo níquel-hierro al 55%.

Esta composición se utiliza para soldar fundición gris ordinaria y es adecuada para aleaciones de grafito en escamas Ni-Resist. La mayoría de los electrodos de 55% de níquel / hierro depositan metal con una resistencia a la tracción igual a la de las aleaciones Ni-Resist D-2, D-2B y D-2W. Sin embargo, a menudo carecen de resistencia al impacto. Para evitar este problema, el electrodo seleccionado para soldar aleaciones de grafito esferoidal debe evaluarse cuidadosamente para proporcionar un depósito con solidez, tenacidad y maquinabilidad aceptables. La facilidad de operación y la ausencia de inclusiones de escoria en el metal de soldadura también son propiedades importantes.

Precalentamiento para soldadura de hierro fundido resistente al Ni

Al soldar aleaciones de grafito en escamas ni-Resist, se recomienda el precalentamiento a 300-350 ° C (570-660 ° F). La temperatura entre pasadas también debe mantenerse a ese nivel. Al finalizar la soldadura, se debe tener cuidado de permitir un enfriamiento lento en aire en calma. Para soldaduras complejas, la transferencia a un horno u horno precalentado y el enfriamiento lento en condiciones controladas puede ser ventajoso.
El precalentamiento normalmente es innecesario cuando se sueldan aleaciones de grafito esferoidal. Sin embargo, en la práctica, a veces es beneficioso utilizar un precalentamiento bajo a aproximadamente 100 ° C (210 ° F) cuando las condiciones de soldadura no son ideales y hay corrientes de aire frío. Una baja temperatura entre pasadas de 150 ° C (300 ° F) es esencial para las resistencias de Ni dúctiles.

Tratamiento térmico de hierro fundido Ni-resist

Los tratamientos térmicos posteriores a la soldadura generalmente no son necesarios para la estructura o las propiedades de ninguna aleación Ni-Resist. Pero a menudo se requiere alivio de la tensión, especialmente si las piezas fundidas se van a exponer a un entorno en el que existe la posibilidad de agrietamiento por corrosión bajo tensión. Se deben seguir los procedimientos de tratamiento térmico para aliviar el estrés dados anteriormente.
