QUE SONT LES INDICATEURS DE QUALITÉ D’IMAGE (IQI), LEUR SÉLECTION ET LEUR PLACEMENT ?

Pour établir la qualité d’une image, un indicateur de qualité d’image, ou pénétromètre, est utilisé pendant les tests radiographiques. L’idée est de placer un pénétromètre ou un IQI sur un échantillon en cours de test radiographique, afin d’évaluer la sensibilité de la radiographie.

Sensibilité radiographique

 La sensibilité radiographique est définie comme le changement matériel le plus petit ou le plus mince qu’une radiographie ou un film RT après exposition peut révéler.

Encore une fois, la sensibilité est une mesure de la qualité d’une image, liée à la plus petite discontinuité qu’elle présente. Par exemple, si une radiographie a une sensibilité de 2 % pour un matériau de 12 mm d’épaisseur, alors le plus petit défaut qui peut être trouvé serait :

0,02*12=0,24mm

Types d’IQI dans les tests radiographiques

Deux types d’indicateurs de qualité d’image ou IQI utilisés dans les industries sont :

  1. Type de trou IQI
  2. Type de fil IQI

Type de trou IQI

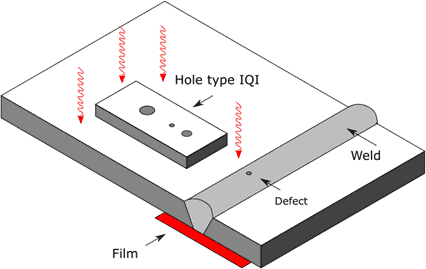

Aux premiers temps de l’inspection radiographique, vous mettiez, devant la pièce à inspecter, une plaque avec une perforation de la taille de la plus petite discontinuité que vous vouliez trouver dans cette pièce. C’était ce qu’on appelait un IQI de « type de trou ». Cependant, de nos jours, le type d’IQI le plus utilisé est le « IQI de type filaire ».

Un type de marche/trou dans lequel une cale de marche du même matériau ou d’un matériau similaire à l’éprouvette comporte un ou deux trous de perçage dans chaque marche, le diamètre du trou étant le même que l’épaisseur de la marche : les trous ne doivent pas être chanfreinés. Ce type d’IQI est détaillé dans les normes EN 462-2:1994, AFNOR NFA 04 304 et BS 3971:1985. En règle générale, il y a six marches, avec deux trous dans les marches d’une épaisseur inférieure à 0,8 mm. Les épaisseurs de marche et les diamètres de trous sont de la même série donnée pour les diamètres de fil. La sensibilité IQI marche/trou est basée sur le plus petit diamètre de trou discernable, pas sur la visibilité de la marche : s’il y a deux trous dans la marche, les deux doivent être discernables.

Type de fil IQI

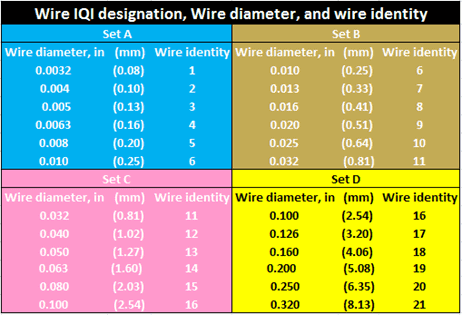

Les IQI de type fil sont disponibles en quatre ensembles (ensemble A, ensemble B, ensemble C, ensemble D) contenant six fils de diamètres différents. Les ensembles A, BC, D sont choisis en fonction de l’épaisseur de la pièce à évaluer. L’épaisseur sur laquelle l’IQI est basé est l’épaisseur nominale de la paroi simple plus le renfort de soudure estimé ne devant pas dépasser le maximum autorisé par la section du code de référence. Si la pièce a 2 parois, l’IQI est le même (paroi simple) mais le temps de pose est double. Les IQI de type fil doivent être placés directement en travers de la soudure. L’IQI doit être constitué du même matériau que celui du matériau à radiographier ou l’IQI doit être constitué d’un matériau radiographiquement similaire.

Ceux-ci sont constitués d’une série de fils droits du même matériau ou d’un matériau similaire à l’éprouvette, les fils étant de diamètres différents pris dans les séries 0,10, 0,125, 0,16, 0,20, 0,25, 0,32, 0,40, 0,50, 0,63, 0,80, 1,00, … Les fils peuvent mesurer 10, 20, 30, 50 mm selon les différentes normes et sont maintenus parallèles les uns aux autres dans un support en plastique à faible densité, avec des symboles d’identification appropriés.

sélection d'indicateurs de qualité d'image

Comment faire la sélection des Indicateurs de Qualité d’Image (IQI) ?

Disons que vous devez sélectionner un sou pour une pièce de 6,4 mm d’épaisseur avec un renfort de 1/8″ de chaque côté (l’image du film radiographique dans cet article correspond à cette situation). L’épaisseur de paroi simple serait alors de 2/4″ = 12,7 mm. Si vous avez besoin d’une sensibilité de 2%, multipliez 12,7*0,02 = 0,254mm. Vous allez à T-233.2 dans ASME V et lisez la ligne de l’épaisseur dont vous avez besoin. Dans ce cas, la désignation du fil essentiel du type de fil est 6. Cette désignation de fil correspond à l’ensemble de type de fil A ou B IQI.

sélection d'indicateurs de qualité d'image

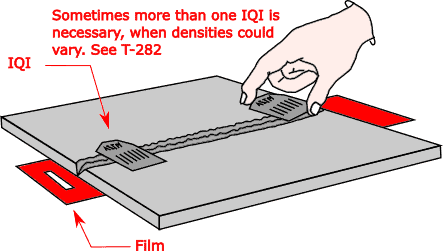

PLACEMENT DES IQI
