¿Qué es la inspección de soldadura y las etapas de la inspección de soldadura?

Inspección de soldadura, ¿qué significa?

La inspección de la soldadura comienza mucho antes de que se inicie el primer arco de soldadura en el trabajo. Un inspector de soldadura debe revisar el paquete de trabajo para familiarizarse con:

  • procesos de soldadura que se utilizarán;
  • materiales y propiedades especiales;
  • configuraciones y preparación de juntas;
  • especificaciones del procedimiento de soldadura que se utilizarán y cualquier limitación;
  • calificaciones de los soldadores que se utilizarán y cualquier limitación;
  • tratamiento térmico (tratamiento térmico de precalentamiento o post-soldadura), si lo hubiera;
  • examen no destructivo (ECM), si lo hubiera; y
  • requisitos específicos del Código ASME o NBIC (por ejemplo, Sección VIII, Div. 1, servicio letal).

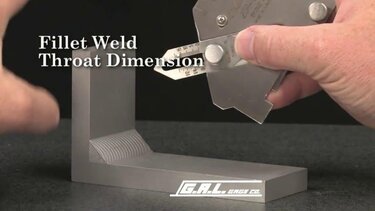

medición de soldadura de filete

Importancia de la inspección de soldaduras e inspector de soldaduras

Si bien no es imperativo, el inspector debe aprender a leer los símbolos de soldadura comunes, como los símbolos AWS. Como mínimo, el inspector siempre debe llevar una guía de referencia para interpretar los símbolos de soldadura. Habiendo revisado toda esta información por adelantado, el inspector estará preparado para reconocer cualquier problema a medida que se desarrolle en lugar de hacerlo después del hecho. La inspección de soldadura incluye mucho más que el examen no destructivo de la soldadura completa. Muchos otros problemas son importantes, como:

  1. revisión de especificaciones,
  2. diseño conjunto,
  3. procedimientos de limpieza, y
  4. procedimientos de soldadura.
  5. Cualificaciones de soldador

Todos los pasos anteriores deben realizarse para asegurar mejor que la pieza soldada funcione correctamente en servicio.

Etapa de inspección de soldadura

Las actividades de inspección de soldadura se pueden dividir en tres etapas correspondientes al proceso de trabajo de soldadura. Los inspectores deben realizar tareas específicas:

  1. antes de soldar,
  2. durante la soldadura y
  3. al finalizar la soldadura.

Inspección de soldadura antes de soldar:

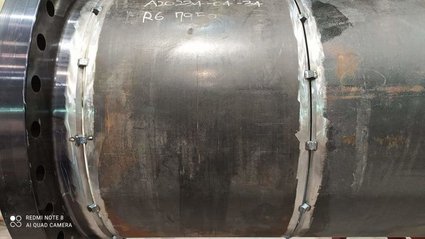

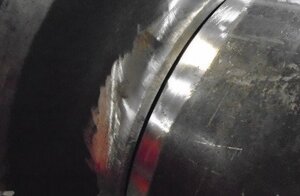

inspección del hueco de la raíz

La importancia de las tareas en la etapa de planificación y preparación de la soldadura no debe subestimarse. Se pueden evitar muchos problemas de soldadura durante esta etapa cuando es más fácil hacer cambios y correcciones, en lugar de después de que la soldadura está en progreso o completada. Tales tareas pueden incluir:

  1. Dibujos, códigos y estándares: revise los dibujos, los estándares, los códigos y las especificaciones para comprender los requisitos de la soldadura e identificar cualquier inconsistencia.
  2. Requisitos de la soldadura Revise los requisitos para la soldadura con el personal involucrado en la ejecución del trabajo, como el ingeniero de diseño, el ingeniero de soldadura, la organización de soldadura y la organización de inspección.
  3. Procedimientos y registros de calificación Revise los WPS y los registros de calificación de desempeño del soldador (WPQ) para asegurarse de que sean aceptables para el trabajo.
  4. Información de NDE Confirme que los examinadores de NDE, los procedimientos de NDE y el equipo de NDE de la organización de inspección son aceptables para el trabajo.
  5. Equipos e instrumentos de soldadura Confirme que los equipos e instrumentos de soldadura estén calibrados y en funcionamiento.
  6. Prueba de presión y tratamiento térmico Confirme que los procedimientos de prueba de presión y tratamiento térmico y el equipo asociado sean aceptables.
  7. Materiales Asegúrese de que todos los metales de relleno, materiales base y materiales del anillo de respaldo estén debidamente marcados e identificados y, si es necesario, realice PMI para verificar la composición del material.
  8. Preparación de la soldadura Confirme que la preparación de la soldadura, el ajuste de las juntas y las dimensiones sean aceptables y correctas.
  9. Precalentamiento Confirme el equipo de precalentamiento y la temperatura.
  10. Consumibles de soldadura Confirme que el electrodo, el alambre de relleno, los fundentes y los gases inertes sean los especificados y aceptables.

Inspección de soldadura durante la soldadura:

soldadura por puntos

La inspección de soldadura durante las operaciones de soldadura debe incluir parámetros de auditoría para verificar que la soldadura se realiza según los procedimientos. Tales tareas pueden incluir lo siguiente:

  1. Garantía de calidad Establecer un marco de garantía de calidad y control de calidad con la organización de soldadura.
  2. Parámetros y técnicas de soldadura Confirme que los parámetros y técnicas de soldadura sean compatibles con WPS y WPQ.
  3. Examen de piezas soldadas Verificaciones físicas completas, examen visual y ECM en proceso.

Inspección de soldadura después de la competencia de soldadura

inspección visual

Las tareas finales al finalizar la soldadura y el trabajo deben incluir aquellas que aseguren la calidad final de la soldadura antes de poner la soldadura en servicio.

  1. Aspecto y acabado Verifique la aceptación, el aspecto y el acabado de las uniones soldadas después de la soldadura.
  2. Revisión de ECM Verifique que la ECM se realice en lugares seleccionados y revise los hallazgos del examinador.
  3. Tratamiento térmico posterior a la soldadura Verifique que el tratamiento térmico posterior a la soldadura se realice en el procedimiento y produzca resultados aceptables.
  4. Auditoría de documentación Realice una auditoría final del expediente de inspección para identificar inexactitudes e información incompleta.
