¿Qué es el diagrama WRC-1992 y la aplicación del diagrama WRC?

Diagrama constitucional de la CMR-1992 y sus usos

El diagrama WRC-1992 resuelve muchos de los problemas que enfrentan los diagramas de Schaeffler y DeLong . El diagrama WRC se desarrolló con datos medidos según la definición más reciente de la escala de números de ferrita (FN) , eliminó el coeficiente de Mn erróneo del Ni eq y eliminó la sobreestimación sistemática de FN para metales de soldadura altamente aleados.

 Si bien cubre una gama de composiciones mucho más amplia que el diagrama DeLong , tiene un intervalo de composición más estrecho que el diagrama de Schaeffler, porque se extiende solo sobre el intervalo de composición de las aleaciones comerciales. Los datos independientes de más de 200 metales de soldadura han confirmado la precisión de predicción mejorada del diagrama WRC-1988 sobre el de sus predecesores y, por lo tanto, adoptado por la ASME en los códigos BPVC.

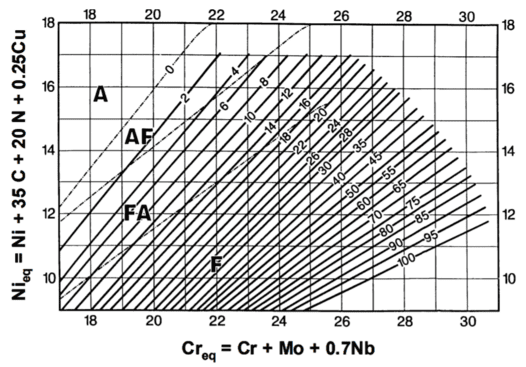

El diagrama WRC-1992 (Figura A.1) predice la ferrita en el número de ferrita (FN). Este diagrama es el más nuevo de los diagramas mencionados. Los estudios dentro del Subcomité de WRC sobre Soldadura de Acero Inoxidable y dentro de la Comisión II del Instituto Internacional de Soldadura muestran la concordancia más cercana entre la ferrita medida y la prevista usando este diagrama. Cabe señalar que las predicciones del diagrama WRC-1992 son independientes del contenido de silicio y manganeso porque no se encontró que estos elementos tuvieran efectos estadísticamente significativos. Se prefiere el diagrama WRC 1992 para acero inoxidable de la serie “300” y para acero inoxidable dúplex. Puede que no sea aplicable a composiciones que tengan más del 1% de Si.

Diagrama de la CMR-1992

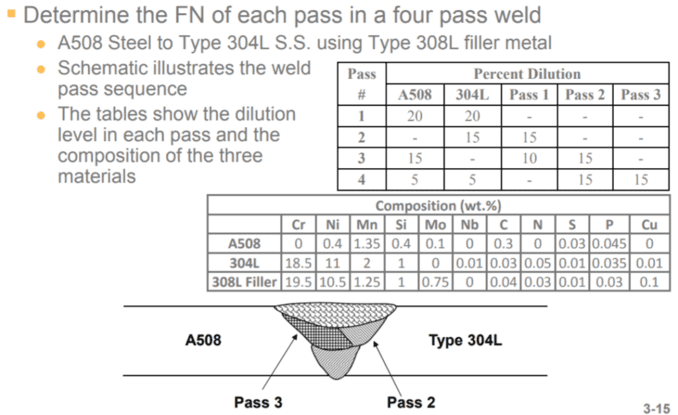

Uso práctico del diagrama de fases de la CMR-1992

Diagrama de la CMR-1992
Diagrama de la CMR-1992
Diagrama de la CMR-1992
Diagrama de la CMR-1992

Ejemplo de uso práctico del diagrama 2 de WRC

Considere, queremos predecir el número de ferrita para una soldadura de acero dúplex UNS S32205 soldado con un electrodo SMAW E2209 (SFA A5.4 / A5.4M) “coincidente” para acero inoxidable dúplex.

Supongamos una tasa de dilución del 30% (donde el metal base 2205 aporta un total del 30% de la soldadura (15% + 15% de ambos lados del metal base) y el electrodo E2209-XX agrega el otro 70%). La composición del metal de soldadura resultante se puede predecir como se indica a continuación.

Paso: 1  Debemos tener una composición química completa del metal base (Molinos / proveedores de materiales Certificado / Informe de espectroscopía PMI)

Composición química de UNS S32205 según espectroscopía PMI

CSiMinnesotaPAGSCrNiMesNótese bienCuConorte
0.0230,371,500,0180,00122.375.723.210,110,140,080,177

Paso 2

Debemos tener una composición química de relleno / electrodo  ( según ASME SEC IIC, método de almohadilla de soldadura / informe de prueba de proveedores del fabricante del electrodo)

Las composiciones químicas del metal de soldadura sin diluir según el método de prueba de almohadilla de soldadura ASME SEC IIC

Elementos Valores nominales en (% en peso)CMinnesotaSiSPAGCrNiMesCunorte
Comercial
E2209-16
0,0311.080,590,0070,02522.389.153.350,0960,18

Paso 3

Calcule el equivalente de cromo y el equivalente de níquel para el metal base y la composición de relleno / electrodo:

Cr eq = Cr + Mo + 0.7Cb

Ni eq = Ni + 35C + 20N + 0.25Cu

Paso 4: Trazar los valores de Cr eq y Ni eq en el diagrama WRC-1992

La composición de UNS S32205 está representada por el punto  B  (equivalente de Cr 25,6%; equivalente de Ni 10,1%) y la composición del electrodo E2209-XX por el punto  A  (equivalente de Cr 25,7%; equivalente de Ni 13,8%). Como se muestra al final. Al mismo tiempo, la tabla siguiente enumera la composición estimada de metal de soldadura / metal base sintético. La Tabla 1 calcula la composición del metal de soldadura / composición del metal base sintético a partir del metal base dado y la composición del relleno / electrodo, considerando una dilución 30:70 (metal base: metal de relleno).

Diagrama de Delong

Con base en Creq & Nieq y trazando sus valores en el diagrama WRC como se muestra a continuación, notará que cualquier metal de soldadura de salida de esta mezcla de A y B estará en la línea que los une. Como hemos supuesto una dilución del 30 por ciento, el punto C dará el FN previsto resultante = 42,7 aproximadamente como se muestra en la siguiente figura. (Observe el punto C de composición de metal de soldadura calculado que está cerca de la línea naranja gruesa (FN = 40) y entre la línea azul delgada (FN = 46).

Diagrama de Delong
FN 42.7 Predicción del diagrama WRC 1992 para la muestra de soldadura preparada por el electrodo E2209 –XX.
