Especificación del electrodo E7024, E7024-1 y su significado

Significado de la varilla de soldadura E7024

E7024 según AWS SFA 5.1 o E4924 según SFA 5.1M / CSA W48  es un recubrimiento de rutilo (óxido de titnia) con polvo de hierro adicional que lo convierte en un electrodo de recubrimiento pesado para altas tasas de deposición en soldadura horizontal y hacia abajo.

Los revestimientos de electrodos E7024 contienen grandes cantidades de polvo de hierro en combinación con ingredientes similares a los utilizados en los electrodos E6012 y E6013 [E4312 y E4313].

Las cubiertas de los electrodos E7024 [E4924] son ​​muy gruesas y, por lo general, representan aproximadamente el 50% del peso del electrodo, lo que da como resultado una mayor eficiencia de deposición.

E7024 1 Especificación del electrodo E7024, E7024-1 y su significado

Esto proporciona una eficiencia de deposición de soldadura muy alta cuando se suelda con varilla E7024.

Este electrodo es muy adecuado para hacer soldaduras de filete en posiciones planas y se usa ampliamente en la soldadura de placa inferior de tanques de petróleo y gas, soldaduras de filete en astilleros y trabajos estructurales en construcción y puentes.

Propiedades químicas y mecánicas de la varilla E7024.

Las propiedades químicas y mecánicas de la varilla de soldadura revestida E7024 (CSA E4924) se dan en la siguiente tabla.

La resistencia a la tracción del E7024 (CSA E4924) es de 70 KSi (490 MPa), el límite elástico es de 58 Ksi (400 MPa). El contenido máximo de carbono en E7024 (CSA E4924) es 0,15.

E7024 chemical mechanical properties 1 Especificación del electrodo E7024, E7024-1 y su significado

Tipo de recubrimiento de electrodo E7024

E7024 es un revestimiento de rutilo (óxido de titnia) con polvo de hierro extra añadido. Estos electrodos son muy gruesos en comparación con E6010, E6013 o E7018, etc. El peso de cobertura suele ser el 50% del peso total del electrodo.

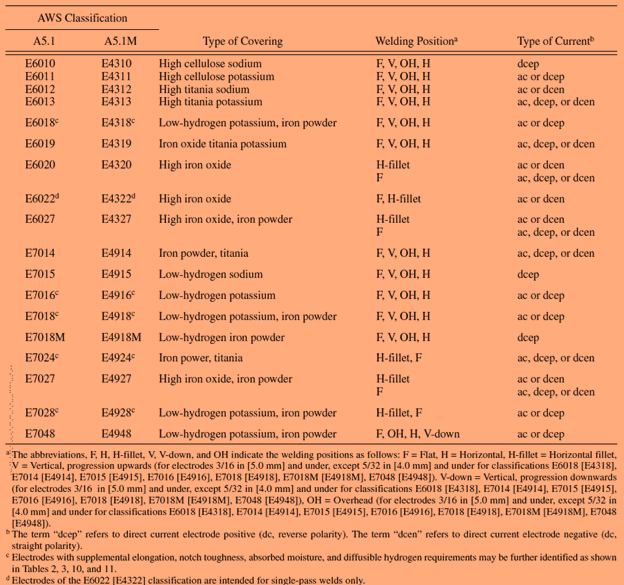

Especificación y clasificación del electrodo E7024

Los electrodos E7024 se clasifican de acuerdo con la Sección IIC de ASME, Especificación 5.1 para electrodos de acero al carbono para soldadura por arco de metal blindado o E4924 según CSA W48 o SFA 5.1M.

Al igual que otros electrodos de soldadura, cada dígito del electrodo E7024 tiene su propio significado.

Este dígito proporciona información muy valiosa sobre este electrodo como se indica a continuación:

  1. E significa Electrodos para SMAW o soldadura con electrodo revestido.
  2. Los siguientes dos dígitos, es decir, 70, indican que la resistencia a la tracción del depósito de soldadura es 70 KSI o 70000psi.
  3. El siguiente dígito 2 indica que es adecuado solo para horizontal-Filete y posición plana solamente.
  4. El último dígito 4 indica que es un polvo de hierro, óxido de titania y puede usarse con polaridad AC, DCEN y DCEP.
Especificacion y clasificacion del electrodo Especificación del electrodo E7024, E7024-1 y su significado

Requisitos de impacto Charpy V-Notch (dureza) para electrodo tipo E7024

Los electrodos de tipo E7024 no tienen requisitos de tenacidad.

Los tipos E7024-1 requieren que el electrodo de soldadura tenga valores mínimos de tenacidad de muesca en V de 20 pies · lbf a –0 ° F [27 J a –20 ° C].

E7024 Polaridad del electrodo de soldadura

Los electrodos tipo E7024 se pueden utilizar con  polaridad DCEP, DCEN y CA

Almacenamiento y horneado / reacondicionamiento del electrodo E7024

Vuelva a secar el electrodo E7024 a 275 ° F ± 25 ° F [135 ° C ± 15 ° C] 1 hora a temperatura. La sujeción del electrodo E7024 debe garantizarse a 20 ° F a 40 ° F [10 ° C a 20 ° C] por encima de la temperatura ambiente.

Se recomienda una humedad relativa máxima del 50% para el almacenamiento de electrodos o cuando se exponen al aire ambiente.

 Electrodo de bajo hidrógeno E7024 vs.E7018

Los electrodos E 7024 no son adecuados para todas las posiciones, como indica el número 2, sino solo para las posiciones horizontal y plano / plano mientras que E7018 es un electrodo de todas las posiciones.

E7018 es un recubrimiento a base de potasio con bajo contenido de hidrógeno, mientras que E7024 es un recubrimiento de titania rutilo. Haga clic aquí para obtener más información sobre el electrodo E7018.

Los números ASME, F son completamente diferentes para ambos electrodos.

E-7024 (recubrimiento de fundente en polvo de hierro rutilo) que tiene F No. 1, no está en la misma clase que E-7018, fundente en polvo con bajo contenido de hidrógeno, potasio y hierro que tiene F no. 4.

Las similitudes de E7018 y E7024 son:

  1. Ambos tienen recubrimiento de polvo de hierro.
  2. Ambos tienen una resistencia a la tracción mínima de 70ksi

Selección de corriente para electrodo E7024

Los parámetros de soldadura recomendados para los electrodos E7024 se dan en la siguiente tabla según el diámetro del electrodo.

Parámetros de soldadura recomendados para electrodos E7024
DiámetroAmperaje
1/8 “  100 – 150
5/32 ″  140 – 190
3/16 ″  200 – 250

Características del electrodo tipo E7024

  • El tipo de recubrimiento E7024 es polvo de hierro con titania añadida, y se utiliza en la soldadura de filete plano y horizontal para tanques, construcción de barcos y estructuras para dar un alto depósito de soldadura.
  • Brinda una alta eficiencia de depósito de soldadura para corridas de soldadura de un solo paso.
  • Propiedades de fácil desprendimiento de escoria.
