Especificación del electrodo E7018 y su significado

Low hydrogen electrode E7018

Significado de la varilla de soldadura E7018

Clasificación de electrodos de soldadura con electrodo revestido / SMAW

E7018 es uno de los electrodos de bajo hidrógeno de soldadura con electrodo revestido / SMAW más utilizados para la soldadura de acero dulce y acero al carbono. Los recubrimientos de los electrodos están hechos con revestimientos inorgánicos que contienen un mínimo de humedad, por lo que proporcionan un depósito de soldadura con el menor hidrógeno en la soldadura, dando así el nombre a estos electrodos como electrodos de bajo contenido de hidrógeno. Los revestimientos de electrodos con bajo contenido de hidrógeno se pueden diseñar para resistir la absorción de humedad durante un tiempo considerable en un ambiente húmedo, por lo que, incluso si se mantienen en un lugar húmedo, necesitarán un tiempo considerable para absorber la humedad. Los electrodos E7018 también contienen un porcentaje relativamente alto de polvo de hierro agregado al recubrimiento, lo que brinda una mayor productividad, ya que obtendrá más depósitos de soldadura en comparación con el electrodo E7015 del mismo diámetro.

Nota ( no lo intente en el trabajo real ): para comprender la resistencia a la absorción de humedad, sumerja un electrodo E7018 en agua durante unos minutos y suelde. No verá ninguna porosidad en la soldadura. Ahora, intente un experimento similar con los tipos E7010 o E6013 y observará una porosidad de soldadura significativa.

Debido a la cobertura gruesa y la copa profunda producida en el extremo arqueado del electrodo, los electrodos de polvo de hierro se pueden usar de manera muy efectiva con una técnica de “arrastre”. Esta técnica consiste en mantener en todo momento la cubierta del electrodo en contacto con la pieza de trabajo, lo que facilita su manejo. Sin embargo, es preferible una técnica que utilice una longitud de arco corta si los electrodos de 3/32 pulg. O 1/8 pulg. [2,5 mm o 3,2 mm] se van a utilizar en posiciones que no sean planas u horizontales de soldadura de filete o para hacer soldaduras de ranura.

Especificación y clasificación del electrodo E7018

Los electrodos E7018 están clasificados de acuerdo con la Sección IIC de ASME, Especificación 5.1 para electrodos de acero al carbono para soldadura por arco de metal blindado. Al igual que otros electrodos de soldadura, cada dígito del electrodo E7018-H4 tiene su propio significado. Este dígito proporciona información muy valiosa sobre este electrodo como se indica a continuación:

  1. E significa Electrodos para SMAW o soldadura con electrodo revestido.
  2. Los siguientes dos dígitos, es decir, 70, indican que la resistencia a la tracción del depósito de soldadura es 70 KSI o 70000psi.
  3. El siguiente dígito 1 indica que es todo electrodo de posición.
  4. El último dígito 8 indica que es un electrodo revestido básico con una tasa de deposición mejorada (debido a la adición de polvo de hierro en el revestimiento) y tipo de bajo hidrógeno.
Clasificación de electrodos de soldadura con electrodo revestido / SMAW

Electrodo E7018  Designadores suplementarios opcionales

Ahora, hay una designación complementaria adicional para E7018. Cuando es E7018 -1, aquí por 1, significa que es adecuado para aplicaciones de soldadura a baja temperatura, ya que el depósito de soldadura tiene propiedades de resistencia al impacto o dureza de la muesca mejoradas.

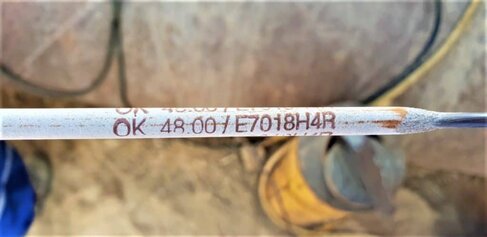

A veces, se utiliza un sufijo de designadores suplementarios opcionales H4 o H8 que indica un posible contenido de hidrógeno en la soldadura:

· H4 ​​= Menos de 4 ml / 100 gramos.

· H8 = Menos de 8 ml / 100 gramos

H16 = = Menos de 16 ml / 100 gramos.

A veces se usa un sufijo R, lo que significa que el electrodo cumple con el requisito de la prueba de humedad absorbida.

El hidrógeno disponible en el recubrimiento del electrodo o en la atmósfera, encuentra su camino en el metal de soldadura a partir de la humedad en el consumible de soldadura, por lo que el horneado del electrodo E7018 es muy importante. (Especialmente si los electrodos se dejaron en la atmósfera, absorberán la humedad). Los electrodos deben mantenerse lo suficientemente calientes en el horno portátil para eliminar la posibilidad de que entre humedad adicional en el electrodo.

El hidrógeno difusible en el metal de soldadura, si se presenta en cantidad suficiente, provocará el agrietamiento del hidrógeno o el agrietamiento en frío, ya que los átomos de hidrógeno quedarán atrapados mientras que la soldadura se enfriará rápidamente debido al enfriamiento rápido causado por la soldadura.

Requisitos de impacto Charpy V-Notch (dureza) para electrodo tipo E7018

E7018 requiere que el electrodo de soldadura con electrodo revestido tenga valores mínimos de tenacidad de muesca en V de 20 pies · lbf a –20 ° F [27 J a –30 ° C].

Los electrodos con las designaciones complementarias opcionales E7018-1 deben cumplir con los requisitos de impacto de temperatura más baja de 20 pies · lbf a –50 ° F [27 J a –45 ° C].

Recomendación general para evitar el agrietamiento por hidrógeno

Una vez que se ha seleccionado y comprado un acero para soldar, las opciones disponibles para contrarrestar el

La posibilidad de agrietamiento por hidrógeno incluye:

  • Minimice la restricción de las juntas soldadas.
  • Evite las muescas en el área de la soldadura.
  • Utilice un proceso de bajo contenido de hidrógeno.
  • Utilice consumibles con bajo contenido de hidrógeno y asegúrese de que se almacenen correctamente.
  • Utilice una energía de arco alta para reducir la velocidad de enfriamiento (pero esto puede reducir otras propiedades como resistencia y tenacidad).
  • Utilice precalentamiento (y postcalentamiento); su función principal es ralentizar la velocidad de enfriamiento por debajo de 100 ° C y dar más tiempo para que el hidrógeno se difunda.
  •  Se recomienda proporcionar un postcalentamiento durante un período de 15 a 30 minutos para permitir la difusión del hidrógeno después del acabado de soldadura a 300 a 350 ° C.
  • Apunte para evitar la microestructura dura: si las tasas de enfriamiento de la soldadura son altas, se pueden formar fases perjudiciales como martensita y bainita en la soldadura y ZAT que son propensas a agrietarse por hidrógeno.
  • Minimice la restricción para permitir la acomodación de tensiones residuales.

E7018 Polaridad del electrodo de soldadura

Los electrodos E7018 se pueden utilizar con polaridad AC y DCEP. El recubrimiento a base de potasio permite buenas características de arco utilizando corriente CA y DCEP con electrodos E7018.

Electrodo E7018 vs E7024

Los electrodos E 7024 no son adecuados para todas las posiciones, como indica el número 2, sino solo para las posiciones horizontal y plano / plano mientras que E7018 es un electrodo de todas las posiciones. E7018 es un recubrimiento a base de potasio con bajo contenido de hidrógeno, mientras que E7024 es un recubrimiento de titania rutilo. Haga clic aquí para obtener más información sobre el electrodo E7024.

Los números ASME, F son completamente diferentes para ambos electrodos. E-7024 (recubrimiento de fundente en polvo de hierro rutilo) que tiene F No. 1, no está en la misma clase que E-7018, fundente en polvo con bajo contenido de hidrógeno, potasio y hierro que tiene F no. 4.

Las similitudes de E7018 y E7024 son:

  1. Ambos tienen recubrimiento de polvo de hierro.
  2. Ambos tienen una resistencia a la tracción mínima de 70ksi

Usos de la varilla de soldadura E7018

Los electrodos E7018 son acero C-Mn básico que se utiliza para fines de resistencia moderada. Estos electrodos se pueden utilizar para unir todos los aceros dulces, aceros de bajo contenido de carbono y aceros de medio carbono sin problemas de soldabilidad.

Selección de corriente para electrodo E7018

El ajuste correcto del amperaje (corriente) de soldadura depende principalmente del diámetro del electrodo utilizado. Por ejemplo, una varilla 7018 de 1/8 de pulgada funciona bien de 90 a 150 amperios, mientras que una varilla 7018 de 3/16 de pulgada suelda a corrientes de hasta 300 amperios.

Las tablas siguientes muestran el amperaje de soldadura recomendado para los tamaños de electrodo E7018 de 3/32, 1/8, 5/32, 3/16, 7/32 y 1/4 de pulgada.
