Especificación del electrodo E6010 y su significado

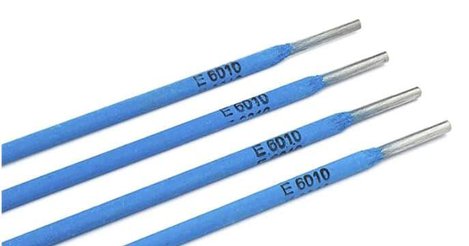

E6010

Significado de la varilla de soldadura E6010

El electrodo SMAW E6010 o también llamado electrodos de celulosa según AWS SFA 5.1 o E4310 según CSA W48 es el electrodo de soldadura con electrodo revestido más utilizado para la soldadura de raíz en tuberías. Este es también el electrodo principal para que los soldadores comiencen a aprender a soldar junto con los tipos E7018 . Los electrodos E6010 se caracterizan por un arco de pulverización de alta fuerza y ​​penetración profunda y una escoria friable de muy fina a despreciable fácilmente extraíble. La escoria parece no cubrir completamente el cordón de soldadura a simple vista.

Las soldaduras de filete soldadas con E6010 suelen tener una cara de soldadura relativamente plana y una ondulación bastante gruesa y desigualmente espaciada. El uso de E6010 en el taponado y la pasada de llenado requiere el mantenimiento de la temperatura de precalentamiento por encima de 225 ° F o 100 ° C para asegurar la eliminación de hidrógeno de la soldadura.

La celulosa es un “compuesto orgánico” que involucra hidrógeno. Todos estamos de acuerdo en que el hidrógeno puede hacer cosas malas en la soldadura de acero, como el agrietamiento en frío, sin embargo, cuando se usa con prudencia, el hidrógeno puede ser un amigo. Por razones que no se comprenden del todo, el hidrógeno provoca un arco mucho más concentrado, y esa es la razón por la que E6010 y E6011 tienen un arco rígido con gran poder de penetración … esa es la razón por la que pueden penetrar a través de la pintura y el óxido, y si los enciende a “11”, ¡se convierten en antorchas cortantes! No solo E6010 y E6011 usan hidrógeno para su ventaja, también se usa ocasionalmente en superposiciones de plasma de muy alta tecnología para tener un arco más caliente y concentrado.

Tipo de recubrimiento de electrodo E6010

Los recubrimientos de E6010 son principalmente de tipo altamente celulósico (principalmente pulpa de papel), por lo general superan el 30% en peso. Los otros materiales generalmente agregados al recubrimiento incluyen dióxido de titanio (funciona como elemento estabilizador de arco), desoxidantes metálicos como ferromanganeso, varios tipos de silicatos de magnesio o aluminio (para eliminar el efecto adverso del azufre o elementos de oxidación en la soldadura) y sodio líquido silicato como aglutinante para sujetar el revestimiento sobre el alambre desnudo de acero dulce.
Debido a su composición de recubrimiento, estos electrodos se describen generalmente como el electrodo de varilla de tipo sódico con alto contenido de celulosa. Durante la combustión del revestimiento, el revestimiento de fundente de E6010 creará principalmente hidrógeno y dióxido de carbono.

Especificación y clasificación del electrodo E6010

Los electrodos E6010 se clasifican de acuerdo con la Sección IIC de ASME, Especificación 5.1 para electrodos de acero al carbono para soldadura por arco metálico blindado o E4310 según CSA W48 o SFA 5.1M.

Al igual que otros electrodos de soldadura, cada dígito del electrodo E6010 tiene su propio significado. Este dígito proporciona información muy valiosa sobre este electrodo como se indica a continuación:

  1. E significa Electrodos para SMAW o soldadura con electrodo revestido.
  2. Los siguientes dos dígitos, es decir, 60 indican que la resistencia a la tracción del depósito de soldadura es 60 KSI o 60000psi.
  3. El siguiente dígito 1 indica que es todo electrodo de posición, lo que significa posiciones F, V, OH, H. Donde F = Plano, H = Horizontal, H-filete = Filete horizontal, V = Vertical y OH significa Posición sobre la cabeza.
  4. El último dígito 0 indica que es un sodio con alto contenido de celulosa y se puede usar solo con polaridad DCEP.

Requisitos de impacto Charpy V-Notch (dureza) para electrodo tipo E6010

E6010 requiere que el electrodo de soldadura con electrodo revestido tenga valores mínimos de tenacidad de muesca en V de 20 pies · lbf a –20 ° F [27 J a –30 ° C].

E6010 Polaridad del electrodo de soldadura

Los electrodos E6010 se pueden usar solo con DCEP (electrodo positivo) y están diseñados solo para DCEP. Soldar con CA o DCEN dará como resultado un arco inestable y un acabado de soldadura deficiente para los cordones de soldadura.

Almacenamiento y horneado / reacondicionamiento del electrodo E6010

Los revestimientos celulósicos para electrodos E6010 [E4310] necesitan niveles de humedad de aproximadamente 3% a 7% para su correcto funcionamiento; por lo tanto, el almacenamiento o acondicionamiento por encima de la temperatura ambiente puede secarlos demasiado y afectar negativamente su funcionamiento.

Después de abrir el empaque del electrodo E6010, almacene el electrodo seco a temperatura ambiente y manténgalo alejado de fuentes de calor. No se recomienda el reacondicionamiento ya que secará la humedad esencial del revestimiento que se requiere para generar gases de hidrógeno para las características del electrodo.

Selección de corriente para electrodo E6010

El ajuste correcto del amperaje (corriente) de soldadura depende principalmente del diámetro del electrodo utilizado. Por ejemplo, una varilla E6010 de 1/8 de pulgada funciona bien de 70 a 130 amperios, mientras que una varilla E6010 de 3/16 de pulgada suelda a corrientes de hasta 225 amperios.

Estos electrodos han sido diseñados para usarse con DCEP (electrodo positivo). El amperaje máximo que se
puede usar generalmente con los tamaños más grandes de estos electrodos es limitado en comparación con el de otras clasificaciones debido a la alta pérdida por salpicadura que se produce con un amperaje alto.

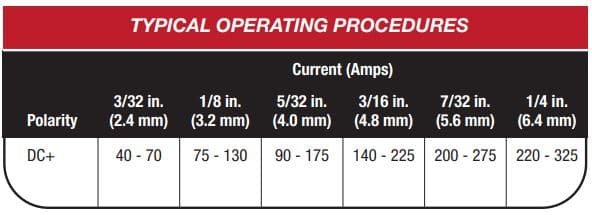

Las tablas siguientes muestran el amperaje de soldadura recomendado para los tamaños de electrodo E6010 de 3/32, 1/8, 5/32, 3/16, 7/32 y 1/4 de pulgada.

Usos de la varilla de soldadura E6010

  1. Aplicaciones de múltiples pasadas en las posiciones de soldadura vertical y aérea y donde se requieran soldaduras de buena solidez.
  2. Para unir tuberías y generalmente son capaces de soldar en posición vertical con progresión cuesta arriba o cuesta abajo.
  3. Se utiliza en la construcción naval, edificios, puentes, tanques de almacenamiento, tuberías y accesorios de recipientes a presión.

Características del electrodo tipo E6010

  1. En todas las posiciones, particularmente bueno para vertical y por encima de la cabeza.
  2. Escoria ligera con poca interferencia de escoria para un fácil control del arco.
  3. Penetración profunda con máxima mezcla.
  4. Capaz de soldaduras de calidad de rayos X, fuera de posición.
