ER70S-6 vs ER70S-2, diferencia entre ER70S-6 y ER70S-2

Tanto ER70S-2 como ER70S-6 son alambre de relleno sólido TIG o MIG de acero al carbono suministrados según AWS A 5.18 o SFA 5.18 (especificación de electrodo de soldadura) cubierto en ASME Sección II C. SFA 5.18 es la Especificación para electrodos y varillas de acero al carbono para soldadura por arco con protección de gas.

ER70S-6 vs ER70S-2 (Diferencia basada en la química)

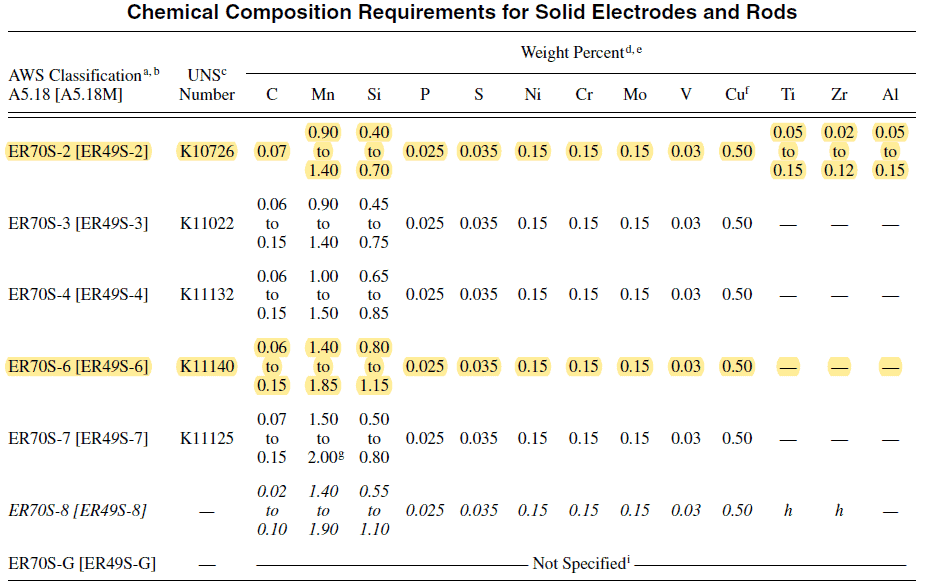

La siguiente tabla muestra las propiedades químicas de ER70S-6 y ER70S-2. Como puede ver, el ER70S-2 contiene 3 desoxidantes (Ti, Zr y Al) junto con Si y Mn, mientras que el ER70S-6 solo contiene Silicio y Manganeso para realizar la desoxidación en la soldadura. El silicio también es responsable de proporcionar la fluidez a la soldadura durante la solidificación.

Debido a los desoxidantes triples presentes en el alambre de relleno, ER70S-2 es muy adecuado para soldar en superficies oxidadas en comparación con ER70S-6. El óxido, que es básicamente óxido de hierro, reaccionará muy rápido con Ti, Zr o Al para formar sus óxidos como TiO2 o ZrO2 o Al2O3, por lo que se guardará el precioso Mn. Debe saber que el manganeso proporciona fuerza y ​​tenacidad a la soldadura. Entonces, cualquier pérdida de Mn del depósito de soldadura en realidad reducirá la resistencia del metal de soldadura. La pérdida de silicona hará que el baño de soldadura sea más lento y puede resultar en una mala apariencia del cordón de soldadura.

ER70S-6 vs ER70S-2 (Diferencia basada en propiedades mecánicas)

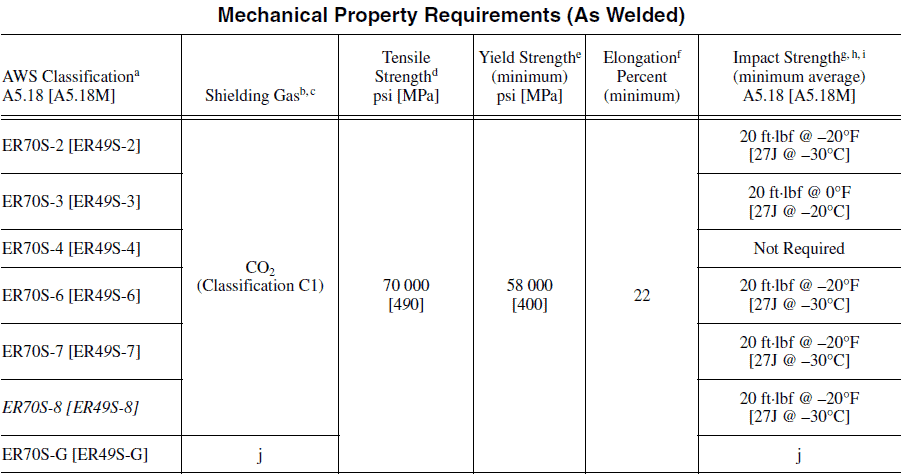

No hay diferencia entre ER70S-6 y ER70S-2 en función de las propiedades mecánicas, ya que ambos tienen una resistencia a la tracción de 70 ksi y una resistencia a la fluencia de 58 ksi. Ambos cables proporcionan valores de resistencia a la tracción, límite elástico, ductilidad y tenacidad mínimos especificados iguales. La siguiente tabla muestra las propiedades mecánicas de ambos alambres.
