¿Cuál será la longitud mínima y máxima de las soldaduras por puntos y los requisitos de calificación para el soldador por puntos?

Longitud mínima y máxima de las soldaduras por puntos

La soldadura por puntos es similar a la  aplicación de enfriamiento rápido con aire . Puede dar como resultado una microestructura frágil y  sensible a las grietas , como la martensita y la bainita superior en aceros de baja aleación y Cr-Mo, generalmente en la raíz de la soldadura. Por lo tanto, se debe utilizar un procedimiento adecuado y correcto para la soldadura por puntos, que incluya precalentamiento antes de la aplicación, haciendo que la soldadura por puntos tenga una longitud suficiente.

Hay dos tipos de soldaduras por puntos según cómo se apliquen en una junta de soldadura:

  1. Soldadura por puntos temporal: cuando se utiliza una soldadura por puntos para hacer una unión / condiciones de soldadura de ajuste temporal con un soldador no calificado (instalador), la soldadura por puntos se eliminará más tarde y no será parte de la soldadura.
  2. Soldadura por puntos incorporada: Estos tipos de soldadura por puntos no se eliminarán después de terminar la puntos y se fusionarán en la soldadura. Se vuelven parte de la soldadura.

La longitud mínima y máxima de una soldadura por puntos:

La longitud mínima de las soldaduras por puntos será de 50 mm (2 pulgadas) para las soldaduras por puntos incorporadas. La razón para tener un mínimo de 2 pulgadas como soldadura por puntos más pequeña no proporcionará suficiente calor en el metal base, por lo que hay una alta propensión a problemas de falta de fusión.

Las soldaduras por puntos temporales pueden ser tan pequeñas como 10 mm (3/8 de pulgada) siempre que sean suficientes para soportar las tensiones debidas al ajuste de la soldadura. Como estos tipos de soldaduras por puntos deben eliminarse antes de llenar la junta, cualquier problema de falta de fusión o penetración debe ser resuelto por la pasada de soldadura posterior.

 La longitud mínima recomendada de un cordón de soldadura por puntos, de acuerdo con las Recomendaciones técnicas para la construcción de acero para edificios de la Especificación estándar arquitectónica japonesa (JASS 6), se muestra en la siguiente tabla.

Longitud mínima recomendada de un cordón de soldadura por puntos para estructuras de acero
           Espesor de la placa (mm)               Min. longitud del cordón (mm)
                6 máximo                             30
                  Más de 6                             40

¿Cuál debería ser la longitud de las soldaduras por puntos en las soldaduras de filete?

La longitud de la soldadura de filete puede ser algo menor que la de las soldaduras de ranura. La razón de la longitud de tachuela más corta se debe a la menor tensión en las soldaduras de filete en comparación con las soldaduras de ranura. Generalmente, una longitud de soldadura por puntos de 10 mm es buena para incorporar puntos en la soldadura de filete. Las soldaduras por puntos que deben rectificarse deben tener una longitud mínima de 1 pulgada.

Se puede seguir una práctica estándar general de longitud mínima de tachuela como se muestra en la tabla anterior.

¿Definición de soldadura por puntos y soldador por puntos?

La soldadura por puntos es una soldadura hecha para mantener las partes de una soldadura en la alineación adecuada hasta que se realizan las soldaduras finales.

* soldador de puntos. Un instalador, o alguien bajo la dirección de un instalador, que suelda por puntos las partes de una soldadura para sujetarlas.

alineación adecuada hasta que se realicen las soldaduras finales.

Soldadores de tachuelas. ASME BPVC Sección I, VIII y B 31.3 requiere que el procedimiento de soldadura por puntos esté calificado de acuerdo con la sección del código de referencia, es decir, ASME Sección IX. Las soldaduras por puntos hechas en la raíz de una soldadura de ranura deben calificarse mediante una prueba de soldadura de ranura de acuerdo con los requisitos de la Sección IX. Las soldaduras por puntos del tipo de filete pueden calificarse mediante una prueba de soldadura de ranura o una prueba de soldadura de filete en total cumplimiento con los requisitos de la Sección IX.

 Según AWS D1.1, un soldador de puntos que pasa la prueba descrita en AWS D1.1 Parte C o aquellas pruebas requeridas para la calificación del soldador se considerará elegible para realizar la soldadura de puntos de manera indefinida en las posiciones y con el proceso para el cual el soldador de puntos. está calificado a menos que haya alguna razón específica para cuestionar la capacidad del soldador de puntos.

De acuerdo con AWS D1.1, cláusula 6.2.2 Calificación de desempeño del personal de soldadura: los soldadores de puntos que se emplearán para soldar según este código, y que utilicen los procesos SMAW, SAW, GMAW, GTA W, FCAW, ESW o EGW, deberán tener sido calificado por las pruebas aplicables como se describe en la Parte C de esta cláusula.

¿Cómo se calificará el soldador por puntos y el procedimiento de soldadura por puntos?

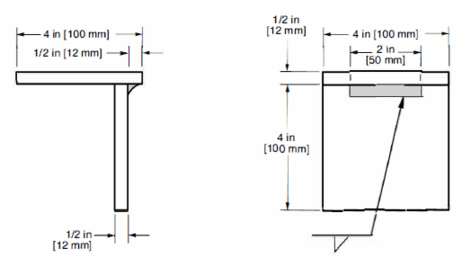

De acuerdo con AWS D1.1, cláusula 6.16.1.2 Soldadores por puntos. Un soldador por puntos debe estar calificado por una placa de prueba en cada posición en la que se realizará la soldadura por puntos. Soldadores de tachuelas. El soldador por puntos debe realizar una soldadura por puntos de 1/4 pulg. [6 mm] de tamaño máximo de aproximadamente 2 pulg. [50 mm] de largo en la muestra de rotura de soldadura de filete.

El soldador por puntos que pasa la prueba de rotura de soldadura de filete debe estar calificado para soldar por puntos todo tipo de juntas (excepto soldaduras de ranura CJP, soldadas desde un lado sin respaldo; por ejemplo, juntas a tope y conexiones en T, Y y K) para el proceso y en la posición en la que el soldador de puntos está calificado. Las soldaduras por puntos en la excepción anterior deben ser realizadas por soldadores totalmente calificados para el proceso y en la posición en la que se va a realizar la soldadura.

longitud de la soldadura por puntos

Aceptación de la calificación de soldador por puntos

Según AWS D1.1, cláusulas:

6.24.1 Criterios de aceptación visual. La soldadura por puntos debe presentar una apariencia razonablemente uniforme y no debe tener superposiciones, grietas ni cortes que excedan 1/32 de pulgada [1 mm]. No debe haber porosidad visible en la superficie de la soldadura por puntos.

6.24.2 Criterios de aceptación de pruebas destructivas. La superficie fracturada de la soldadura por puntos debe mostrar fusión a la raíz, pero no necesariamente más allá, y no debe exhibir una fusión incompleta con los metales base o cualquier inclusión o porosidad mayor de 3/32 pulg. [2.5 mm] en la dimensión mayor.
