Cuadro de selección de electrodos de soldadura / alambre de relleno / metal de relleno

¿Cómo hacer la selección de electrodos de soldadura o alambre de relleno?

La selección de los electrodos de soldadura o el alambre de relleno adecuados es una tarea experta realizada por los ingenieros de soldadura en función de factores:

  1. Tipos de material base, por ejemplo, acero inoxidable o acero al carbono, SS316, ASTM A106, etc.
  2. Soldadura de material similar o soldadura diferente.
  3. Aplicación de superposición de juntas o soldaduras.
  4. Metalurgia del material, sus propiedades físicas y químicas.
  5. Condiciones de servicio, por ejemplo, temperatura ambiente, temperatura elevada, aguas profundas, etc.
  6. Tipo de proceso de soldadura disponible.
  7. Disponibilidad de consumibles de soldadura en el mercado.
  8. Tipo de junta de soldadura y tensiones de soldadura aplicables.
  9. El espesor de los metales base a unir.
  10. Costo anticipado, requisitos de calidad.

Estos son el resumen principal de los puntos que se deben considerar para elegir un electrodo de soldadura, aunque existen otros factores asociados que también deben tenerse en cuenta.

Encontrar electrodo para diferentes tipos de materiales.

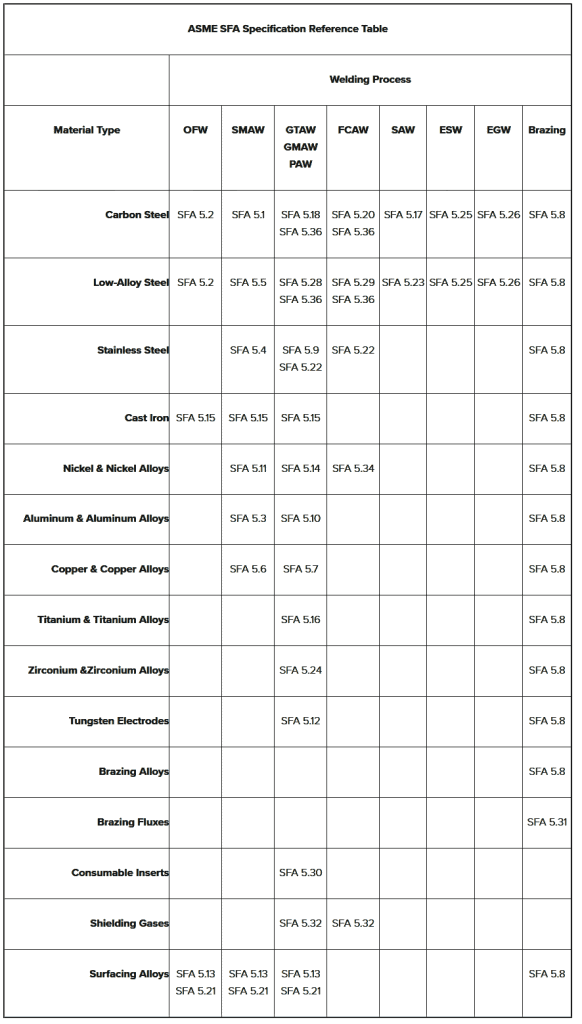

Una forma fácil de encontrar un electrodo para un tipo conocido de material es a través de la Sección IIC de ASME. ASME IIC contiene 36 SFA desde SFA 5.1 hasta SFA 5.36. En la siguiente tabla se muestra un resumen de estos números de SFA y sus tipos de material.

Cuadro de selección de electrodos de soldadura / alambre de relleno / metal de relleno

Utilice estas tablas para ubicar fácilmente el electrodo o el alambre de relleno adecuados y coincidentes para soldar para unir varias soldaduras similares y diferentes.

Haga clic aquí para descargar una copia en pdf.

Tabla de selección de electrodos de soldadura para acero al carbono, acero de baja aleación, acero al Cr-Mo

Cuadro de selección de electrodos de soldadura

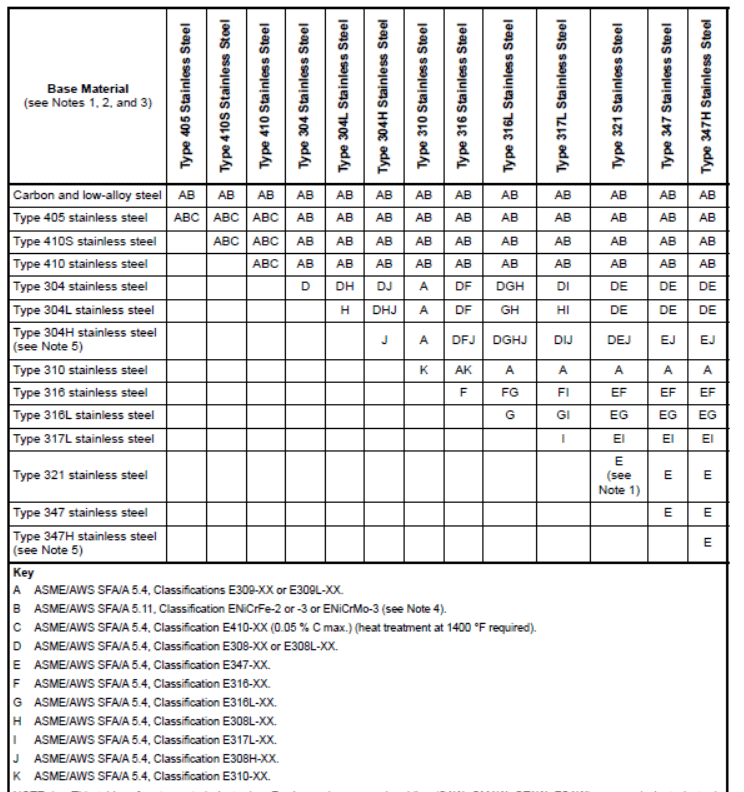

Tabla de selección de electrodos de soldadura para acero al carbono a acero inoxidable, todo acero inoxidable

Cuadro de selección de electrodos de soldadura

Tabla de selección de electrodos de soldadura para acero inoxidable dúplex, acero dúplex a acero al carbono y acero inoxidable

Cuadro de selección de electrodos de soldadura
